小体积微型高速电磁阀、有刷电机直流驱动器
封装后外形图
本驱动采用大功率驱动芯片、高速单片机和电压输出电源芯片构成驱动模块。
大功率驱动芯片，最高输入电压可达36V，瞬时最大电流可达63A（10ms），最大稳态电流可达27A；采用宽电压/高速/高可靠/低功耗/超强抗干扰的新一代8051单片机，采用STC第九代加密技术，无法解密，指令代码完全兼容传统8051，但速度快8-12倍。具有体积小，晶振频率高可达33.1776 Hz，P3.2脚可配置为中断工作模式（上升沿下降沿中断均可)。
1. 全新驱动模块，每块芯片可独立控制，控制灵活。
2.集成高速单片机，可满足10kHz以下的工业控制应用。
3.单片机可通过 ISP/IAP进行在线编程，无需编程器或仿真器。
4. 单片机片上集成1K字节的程序存储器，4K字节的EEP ROM。
产品参数：
1.输入电压范围：5.8～36V；
2.最大电流：27A；
3.输入电平：3.3～5V；
4.控制方式：PWM或高低电平，通过编程可控制普通电磁阀、自锁式电磁阀、有刷直流电机等。
引脚:
|
序号 |
引脚功能 |
功能说明 |
|
1 |
Vplus |
输入信号+ |
|
2 |
Gnd |
输入信号地 |
|
3 |
Vout2 |
功率输出引脚2 |
|
4 |
||
|
5 |
Gnd |
电源地 |
|
6 |
Vcc |
电源+ |
|
7 |
||
|
8 |
Gnd |
电源地 |
|
9 |
Vout1 |
功率输出引脚1 |
|
10 |

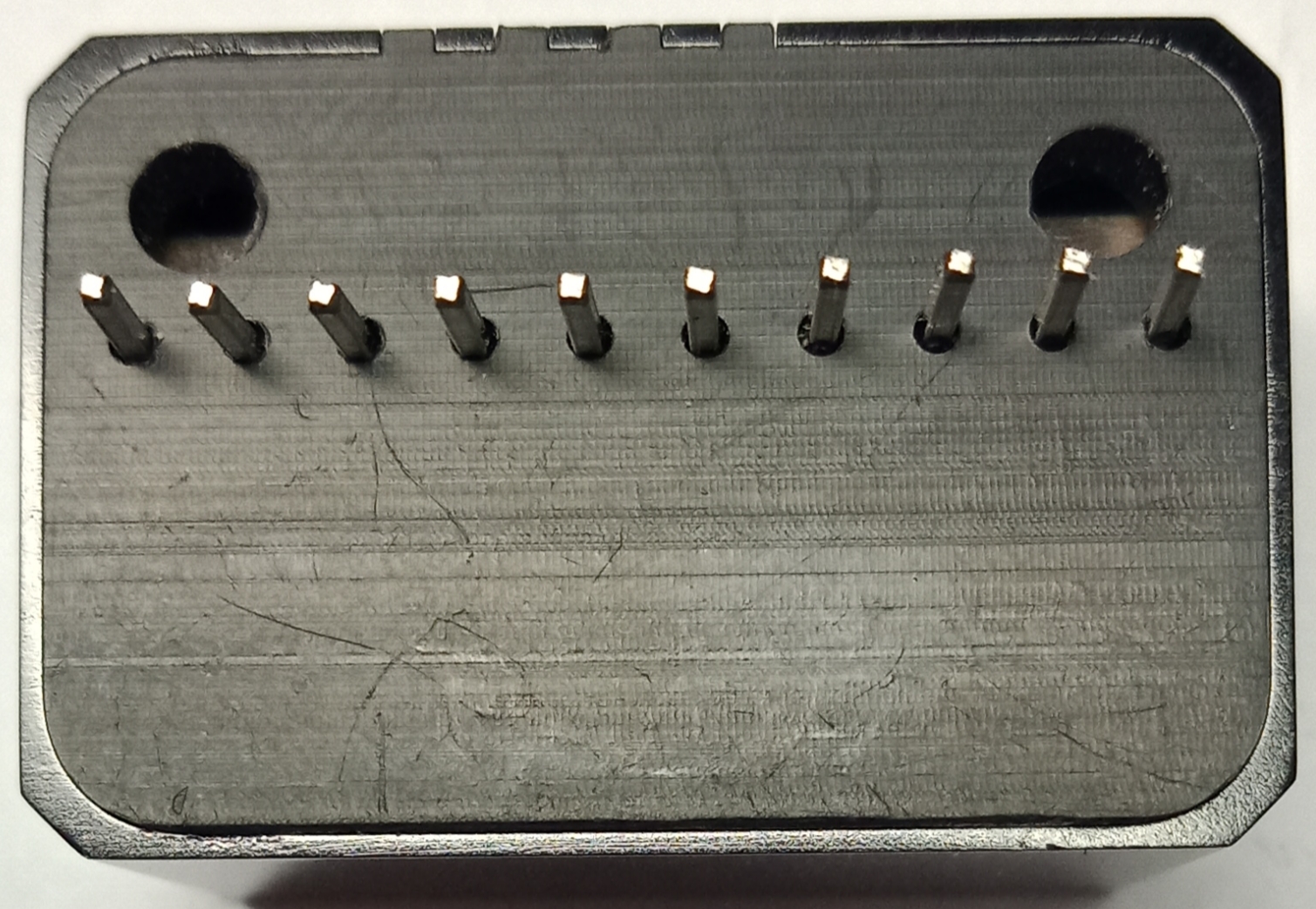

封装后照片：
